네트워크 서버의 ‘보기|시스템 메모리 상태’ 부 메뉴를 선택하면 <그림 1>과 같은 시스템 메모리 상태를 표시하거나 숨길 수 있다.

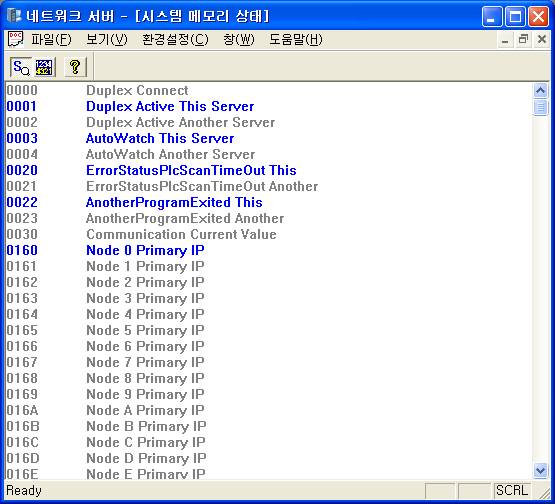

<그림 1> 네트워크 서버의 시스템 메모리 상태 윈도우
시스템 메모리 상태 윈도우는 <그림 1>과 같이 네트워크 연결 등의 상태를 보여준다.
<표 1>은 시스템 메모리의 번지별 내용과 표현 값이다.
| 번지 | 내용 | 표현 값 |
| 0000 | 이중화 시스템에서 서버 프로그램끼리의 연결상태 | 1 = 연결됨, 0 = 연결되지 않음 |
| 0001 | 내 서버의 활성화 여부 | 1 = 활성화, 0 = 비 활성화 |
| 0002 | 상대편 서버의 활성화 여부 | |
| 0003 | 내 서버의 자동감시 상태 | 1 = 자동, 0 = 수동 |
| 0004 | 상대편 서버의 자동감시 | |
| 0007 | Primary 서버의 활성화 상태 | 네트워크 클라이언트에서만 사용 가능 |
| 0008 | Secondary 서버의 활성화 상태 | |
| 0020 | 내 서버의 통신 프로그램 시간초과 | 1 = 시간초과, 0 = 정상 |
| 0021 | 상대편 서버의 통신 프로그램 시간초과 | |
| 0022 | 내 서버의 감시/통신/실행 프로그램 종료 시 절체 조건 상태 | 1 = 절체 조건, 0 = 절체 없음 |
| 0023 | 상대편 서버의 감시/통신/실행 프로그램 종료 시 절체 조건 상태 | |
| 0030 | 내 서버의 태그 현재 값 교환 여부 | 1 = 교환, 0 = 미 교환 |
| 0160 ~ 016F | 네트워크 연결 Node 0 ~ F ( 최대 16개 )의 기본 선로 상태 | 1 = 연결, 0 = 불량 |
| 0170 ~ 017F | 네트워크 연결 Node 0 ~ F ( 최대 16개 )의 예비 선로 상태 | |
| <표 1> 시스템 메모리의 번지별 내용과 표현 값 | ||
<표 1>과 같은 네트워크 연결상태는 감시 프로그램의 디지털( 또는 아날로그 ) 태그를 만들어 감시화면에 표시할 수 있다.
단 태그설정에서 ‘시스템 메모리’로 지정하고 <표 1>의 메모리 번지를 입력한다.
관련항목)
통신 메모리 공유 + 네트워크 서버/클라이언트 프로그램에 의한 네트워크
