네트워크 서버는 통신 프로그램이 PLC 및 콘트롤러에서 읽어온 자료를 네트워크 클라이언트 시스템에 전송하는 프로그램이다.
이중화 시스템일 경우에는 2개의 서버가 서로 통신하여 Active ( Master ), Slave를 판단하고 Active 시스템이 통신, 시간 동기화 등의 모든 작업을 책임지는 구조이다.
프로그램을 설치한 후 시작 메뉴의 ‘네트워크 서버’ 또는 프로그램 설치 폴더의 ‘NETSERV.exe’를 실행한다.
프로그램 메뉴
네트워크 서버 프로그램의 메뉴는 다음과 같이 구성되어 있다.
파일 : 닫기, 이 컴퓨터를 활성서버로 설정, 상대 컴퓨터를 활성서버로 설정, 종료의 메뉴
보기 : 도구상자, 상태막대, 서버 상태 보기, 시스템 메모리 상태, PlcScan 메모리 상태, 통신코드 보기, 네트워크 연결상태의 메뉴
환경설정 : 서버 설정, 시간 동기화 설정, 네트워크 연결설정, 기타 환경설정 메뉴로 구성
창 : 윈도우 고유의 창 정렬에 관련된 메뉴
도움말 : 도움말을 볼 수 있는 메뉴

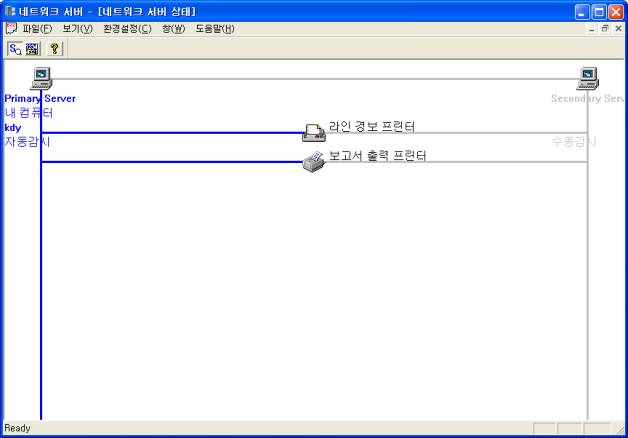

<그림 1> 네트워크 서버 프로그램의 초기화면
네트워크 서버를 실행하면 <그림 1>처럼 서버 시스템의 연결상태 등을 보여준다.
