서버 설정

네트워크 서버의 ‘환경설정|서버 설정’ 부 메뉴를 선택하면 <그림 1>과 같은 서버 설정 대화상자가 표시된다.

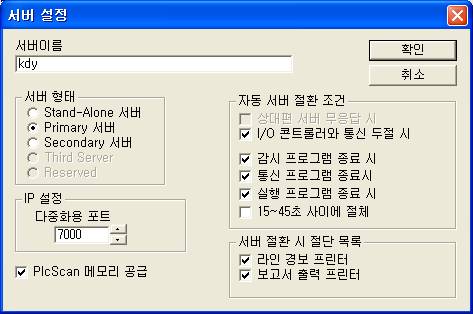

<그림 1> 네트워크 서버의 서버 설정 대화상자

<그림 1>의 서버 설정 대화상자는 다음과 같은 내용을 설정할 수 있다.

서버이름 : 서버의 이름을 영문자, 숫자 등으로 입력한다.

서버형태 : Stand-Alone 서버, Primary 서버, Secondary 서버 중에서 설정.

자동 서버 절환 조건 : 이중화 시스템에서 자동감시 즉 자동 절환으로 설정된 상태에서 절환 조건을 설정.

절환 조건은 I/O 콘트롤러와 통신 두절 시 ( 통신 프로그램에서 설정한 회수 이상 연속 통신 시간초과 발생 시 )

감시/통신/실행 프로그램 종료 시 ( 프로그램이 실행되어 있지 않을 경우 ),

15 ~ 45초 사이에 절체 ( 통신, 로그 등의 자료는 0초에 저장하므로 자료저장 시점을 피하여 절체하기 위한 설정 )

서버 절환 시 절단 목록 : 서버가 절환될 때 라인 경보/보고서 출력 프린트도 함께 절환할 것인지를 설정.

IP 설정 : 이중화 서버/클라이언트 시스템 간에 통신할 서비스 포트를 설정. ( 기본 설정 값 7000 )

PlcScan 메모리 공급 : 클라이언트 시스템에 PlcScan( 통신 프로그램의 ) 통신 메모리를 공급할 것인지를 설정.

네트워크 서버/클라이언트에 의한 네트워크를 사용할 경우 ‘PlcScan 메모리 공급’을 설정해야 한다.

주의) 서버 형태의 Primary, Secondary 서버는 초기 우선 시스템( Primary )을 설정하는 것 뿐이고 절체 등으로 활성화된 서버 ( 메인 서버 )는 변경될 수 있다.
