통신 프로그램의 메모리 공유 방법에 의한 이중화 서버/클라이언트 시스템은 <그림 1> 등과 같이 구성할 수 있다.

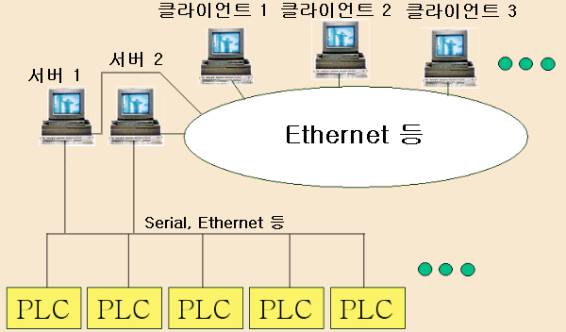

<그림 1> 일반적인 단일 선로의 이중화 서버/클라이언트 시스템
이중화 서버/클라이언트 시스템은 <그림 1>의 예처럼 서버1, 서버2에는 PLC ( 또는 콘트롤러 ) 등과 직접 통신하여 감시/제어 시스템을 구성한다.
또한 클라이언트 시스템은 서버에서 PLC 등과 통신한 데이터를 읽어와서 감시/제어를 할 수 있는 구조로 설계되어 있다.
이중화 서버/클라이언트 시스템은 선로가 이중화 되어 있는 시스템에서도 사용할 수 있다.
