ON/OFF 리스트 사용할 컬럼 설정



<그림 1>과 같이 ON/OFF 리스트 자료요소 입력(수정) 대화상자의 , , ,  버튼으로 사용할 컬럼 이름을 설정할 수 있다.

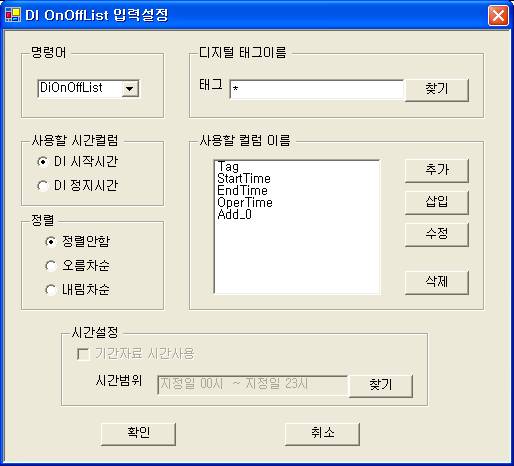

<그림 1> ON/OFF 리스트 자료요소 내용 입력(수정) 대화상자





사용할 컬럼 추가/삽입/수정

<그림 1>에서 , ,  버튼 중에서 하나를 선택하면 <그림 2>의 사용할 컬럼 설정 대화상자가 나타난다.

<그림 2>에서 추가, 삽입, 수정할 컬럼을 선택한다.



<그림 2>에서 선택할 수 있는 컬럼은 다음과 같은 요소들이 있다.



             순서 – 일련번호

             태그이름 – ON/OFF 리스트 자료로 저장된 DI 태그 이름

             가동시작 날짜/시간 – 지정된 DI 태그가 ON 된 시간

             가동정지 날짜/시간 – 지정된 DI 태그가 OFF 된 시간

             가동시간 – 가동정지 시간에서 가동시작 시간을 뺀 시간

             추가 컬럼 - ON/OFF 리스트 자료 설정 시 추가로 저장된 태그의 순서번호 ( 0 ~ )

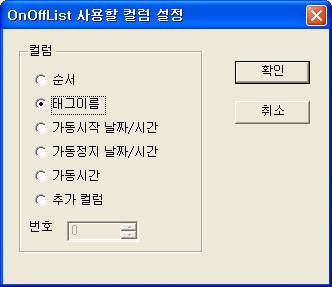

<그림 2> ON/OFF 리스트 사용할 컬럼 입력 대화상자





사용할 컬럼 삭제

<그림 1>의  버튼을 선택하여 사용할 컬럼을 삭제할 수 있다.





관련항목)

ON/OFF 리스트

자료요소 셀에서 직접 입력/수정
